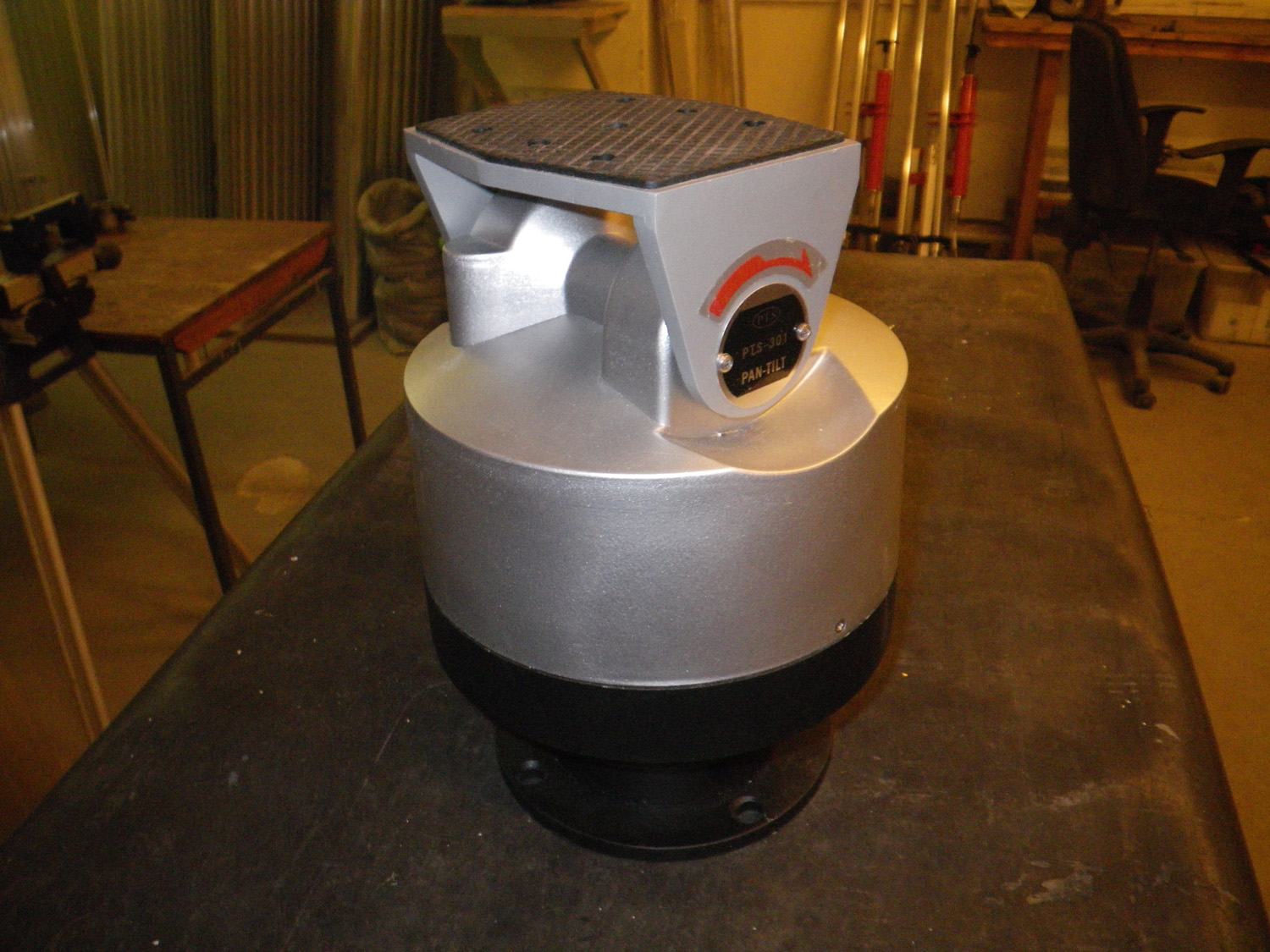

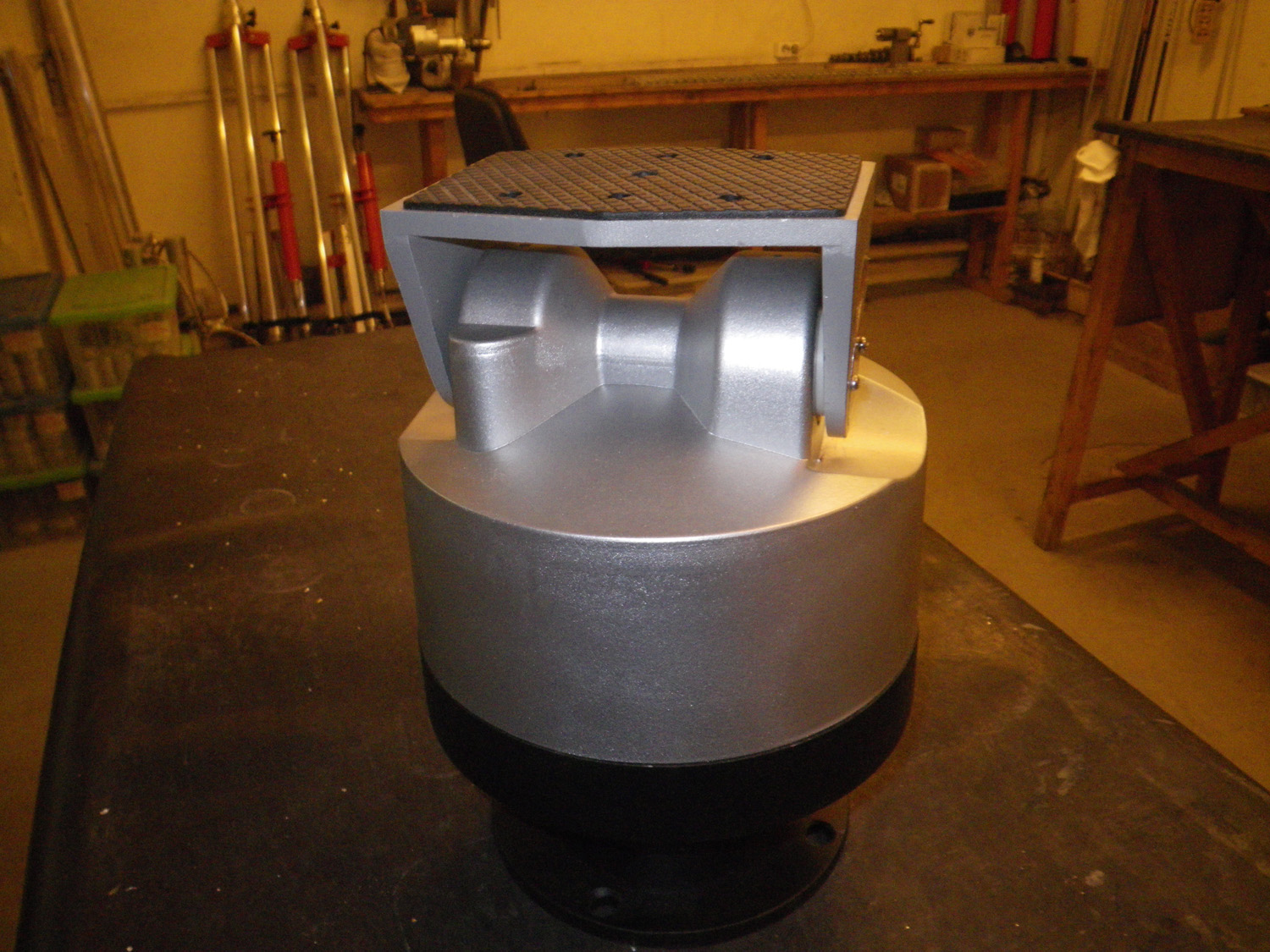

Двухкоординатное поворотное устройство с пультом
Поворотное устройство предназначено для надежного позиционирования камер и другого оборудования в горизонтальной и вертикальной плоскостях. Решение ориентировано на эксплуатацию в сложных климатических условиях и подходит для стационарных и мобильных систем наблюдения.
Питание осуществляется от сети 24 В переменного тока. Управление реализовано через проводной четырехкнопочный пульт, при этом длина кабеля подбирается индивидуально в зависимости от требований заказчика, что обеспечивает гибкость при интеграции в различные объекты.
Технические данные:
- Рабочее напряжение: 24В переменного тока.
- Управление: по кабелю с четырехкнопочного пульта,
длина кабеля определяется исходя из потребности заказчика - Угол поворота: горизонтальный 350°, вертикальный 35°
- Скорость поворота: горизонтальная 7°/сек, вертикальная 2°/сек
- Нагрузка: горизонтальная 25 кг, вертикальная 12 кг
- Функциональные входы: питание 24В пер.
- Выходы на камеру: 12 В, 24 В, Видео выход (коаксиал)
- Температура эксплуатации: -40°С - +55°С
- Материал корпуса: литье из алюминиевого сплава + пластик
- Класс защиты: IP66
- Вес: 3.7 кг
- Габариты: 265x192 мм
- Поворотное устройство комплектуется переходником, позволяющим
устанавливать его на телескопическую мачту.
Конструкция рассчитана на значительные нагрузки
Устройство обеспечивает горизонтальный поворот до 350° и вертикальный наклон до 35°, позволяя эффективно контролировать заданный сектор. Скорость вращения составляет до 7°/с по горизонтали и до 2°/с по вертикали, что обеспечивает плавное и точное наведение.
Конструкция рассчитана на значительные нагрузки: до 25 кг по горизонтальной оси и до 12 кг по вертикальной, что позволяет использовать устройство с широким спектром камер и дополнительного оборудования. Предусмотрены выходы питания для подключаемых устройств — 12 В и 24 В, а также видеовыход по коаксиальному кабелю.
Корпус выполнен из литого алюминиевого сплава с элементами из прочного пластика, что обеспечивает сочетание высокой прочности и устойчивости к внешним воздействиям при относительно небольшом весе — 3.7 кг. Класс защиты IP66 гарантирует полную защиту от пыли и устойчивость к сильным струям воды, что делает устройство пригодным для эксплуатации на открытом воздухе.
Рабочий температурный диапазон от -40°С до +55°С позволяет использовать устройство в различных климатических зонах без потери функциональности. Компактные габариты (265×192 мм) упрощают монтаж и транспортировку.
В комплект входит переходник для установки на телескопическую мачту, что расширяет возможности применения и облегчает интеграцию в мобильные и выдвижные системы наблюдения.
